Trijų sluoksnių pramoninio valdymo aukšto dažnio PCB
Pramoninio valdymo aukšto dažnio PCB yra įprastas spausdintinių plokščių tipas, ypač plačiai naudojamas pramonės srityje. Jis daugiausia jungia įvairius komponentus per elektroninius komponentus ir laidus, kad būtų galima perduoti signalą ir valdyti galią. Trijų sluoksnių pramoninis valdymas...
Aprašymas
Pramoninio valdymo aukšto dažnio PCB yra įprastas spausdintinių plokščių tipas, ypač plačiai naudojamas pramonės srityje. Jis daugiausia jungia įvairius komponentus per elektroninius komponentus ir laidus, kad būtų galima perduoti signalą ir valdyti galią. Trijų sluoksnių pramoninio valdymo aukšto dažnio PCB yra trijų sluoksnių struktūros spausdintinė plokštė, galinti užtikrinti didesnį signalo perdavimo greitį ir didesnį triukšmo slopinimo gebėjimą.
Pirmasis trijų sluoksnių pramoninio valdymo aukšto dažnio spausdintinės plokštės sluoksnis paprastai vadinamas viršutiniu sluoksniu, kuris dažniausiai naudojamas laidams ir signalams perduoti. Šiame sluoksnyje įrengus signalo perdavimo linijas, kondensatorius, induktorius, užtikrinamas greitas signalo perdavimas ir mažas triukšmo slopinimas. Be to, šis sluoksnis gali suteikti papildomos plokštės mechaninio stabilumo ir apsaugos.
Antrasis sluoksnis yra žemės lygmens sluoksnis, kuris naudojamas srovės paskirstymui ir šilumos išsklaidyti. Jis gali veiksmingai sumažinti spausdintinės plokštės šilumą, išvesdamas srovės perdavimo liniją iš viršutinio sluoksnio ir suformuodamas šilumos išsklaidymo trinkelę įžeminimo plokštumos sluoksnyje. Tuo tarpu ant šio sluoksnio sumontavus filtrų induktorius, galima efektyviau sumažinti aukšto dažnio triukšmo trukdžius.
Trečiasis sluoksnis yra apatinis sluoksnis, kuris paprastai naudojamas sujungimui su kita spausdinimo plokšte. Jis ne tik tarnauja kaip signalo perdavimo kanalas, bet ir gali būti naudojamas elektros laidams, antistatiniams įtaisams ir elektroniniams komponentams išdėstyti.
Gamindami 3-sluoksnio pramoninio valdymo aukšto dažnio spausdintines plokštes, gamintojai gali naudoti pažangią projektavimo programinę įrangą ir CAD įrankius, kad užtikrintų dizaino teisingumą ir tikslumą. Be to, naudojant kokybės kontrolės modelį ir stiprinant bandymus bei tikrinimą gamybos proceso metu galima užtikrinti kokybiškų, specifikacijas atitinkančių gaminių gamybą.
Trijų sluoksnių spausdintinė plokštė naudoja RO4003C medžiagą, kuri turi labai mažą dielektrinę konstantą ir nuostolių koeficientą, o tai gali veiksmingai sumažinti signalo praradimą ir pablogėjimą perdavimo metu ir taip pagerinti signalo perdavimo kokybę.
Kalbant apie išvaizdą, šios plokštės storis yra 193 ± 0,193 mm, o paviršiaus apdorojimas yra panardinamasis auksas. Jo spalva paprastai yra auksinė, o tai labai traukia akį. Panardinamo aukso paviršiaus apdorojimas gali veiksmingai pagerinti spausdintinių plokščių atsparumą korozijai, atsparumą oksidacijai ir jungties charakteristikas, taip pat pagerinti kontaktų elektrines charakteristikas ir tarnavimo laiką.
Trijų sluoksnių pramoninio valdymo aukšto dažnio PCB vaidina svarbų vaidmenį užtikrinant elektrinį veikimą, signalo perdavimo greitį ir apsaugą nuo trukdžių. Todėl šios plokštės taikymas gali efektyviai pagerinti pramoninės įrangos ir kompiuterinių sistemų našumą ir patikimumą.

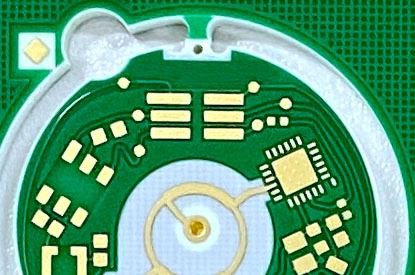

Nuotrauka: trijų sluoksnių pramoninio valdymo aukšto dažnio PCB
Pavyzdinės lentos specifikacija
Prekė: trijų sluoksnių pramoninio valdymo aukšto dažnio PCB
Charakteristika: aukštas dažnis ir didelis greitis
Medžiaga: RO4003C
Sluoksnis: 3
Plokštės storis: 1,93±0,193 mm
Paviršiaus apdorojimas: panardinamas auksas
