AOI įvedimas

Automatinis optinis patikrinimas, sutrumpintai AOI, naudoja skaitmeninius vaizdo fiksavimo įrenginius (pvz., CCD kameras), kad gautų tikrinamo objekto vaizdą, ir taiko vaizdų palyginimo metodus, kad nustatytų skirtumus ir trūkumus tarp testuojamo objekto ir projektinio vaizdo. (nuorodinis vaizdas).

Plėtojant elektroninės gamybos pramonę, spausdintinių plokščių testavimo technologija taip pat nuolat tobulėja. Automatinio optinio tikrinimo (AOI) technologija yra pastaraisiais metais plačiausiai naudojama technologija spausdintinių plokščių gamybos srityje. AOI technologija gali aptikti elektrines ir fizines spausdintinių plokščių paviršiaus charakteristikas, įskaitant komponentų pakuotę, grandinės atjungimą, trumpuosius jungimus, pereinamuosius burbulus ir pan. Be to, AOI technologija taip pat gali aptikti ir ištaisyti kai kuriuos gamybos defektus gamybos proceso metu, o tai labai pagerina spausdintinių plokščių gamybos kokybę ir efektyvumą.

AOI procesas

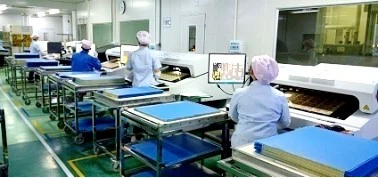

AOI procesas paprastai susideda iš keturių etapų. Pirmasis žingsnis yra duomenų paruošimas, kuris apima kliento neapdorotų duomenų failų įvedimą į įrenginį saugojimui. Tada yra vaizdo gavimas, kai įrenginys nuskaito spausdintinę plokštę ir įkelia vaizdus į kompiuterį. Toliau – vaizdų analizė, kai kompiuteris analizuos įkeltus spausdintinės plokštės vaizdus ir ištrauktus duomenis. Operatoriai stebi ir vertina fizinę plokštę, lygindami pirminius kliento duomenis su pagamintos fizinės plokštės grafika, operatyviai nustato sugedusius gaminius ir pašalina juos, kad jie nepatektų į kitą procesą.

Paveikslėlis:Patvirtinti

AOI charakteristikos

AOI technologija turi keletą savybių. Pirma, tai yra efektyvumas, nes AOI technologija gali pasiekti automatizavimą ir greitą nuskaitymą, labai sutrumpinant spausdintinės plokštės aptikimo laiką. Antra, jis turi didelį tikslumą. AOI technologija gali aptikti labai mažus komponentus ir grandines, taip pat nedideles grandinės problemas. Be to, AOI technologija gali žymiai sumažinti žmogiškuosius veiksnius ir išvengti problemų, kylančių dėl žmogiškųjų klaidų.

AOI taikymas

AOI technologijos taikymas yra labai platus. Pavyzdžiui, tai gali padėti gamykloms sumažinti gamybos sąnaudas ir išvengti nuostolių, atsirandančių dėl gamybos proceso klaidų. Be to, AOI technologija taip pat gali padėti elektroninėms įmonėms pagerinti produktų kokybę ir gamybos efektyvumą, teikti klientams aukštos kokybės, patikimus ir saugius produktus, padidinti prekės ženklo žinomumą ir taip padidinti rinkos konkurencingumą.

AOI ir rankinio patikrinimo privalumai ir trūkumai

Dėl to, kad AOI yra optinis patikrinimas, visi defektai, kuriuos galima aptikti naudojant AOI, gali būti visiškai matomi plika akimi. AOI galima vertinti tik remiantis nustatytais standartais. Jei standartai bus nustatyti per griežtai, bus per daug klaidingų sprendimų. Standartinis nustatymas yra per platus ir gali praleisti patikrinimą. Ypač internetiniam AOI keliami aukštesni reikalavimai kompozicijai. Tačiau AOI, nustačius programą, plokštę galima nuolat matuoti ir mašina nepavargs. Santykinai mažus komponentus sunku apžiūrėti plika akimi, o AOI turi didelį pranašumą tikrinant mažesnius komponentus dėl savo optinio stiprinimo funkcijos.

Vizuali apžiūra gali priimti lanksčius sprendimus, pagrįstus standartais. Tačiau tikrinama rankiniu būdu. Plokštėms, kuriose yra daug taškų arba partijų, ilgalaikis patikrinimas gali sukelti žmogaus akies nuovargį, todėl patikrinimai gali būti praleisti.

AOI technologija yra viena iš plačiausiai naudojamų technologijų spausdintinių plokščių gamybos srityje. Tai gali padėti elektroninėms įmonėms pagerinti produktų kokybę ir gamybos efektyvumą, taip padidinant rinkos konkurencingumą. Nuolat tobulėjant technologijoms, AOI technologijos taikymo sritis ir aptikimo efektas taip pat taps brandesnis ir tobulesnis.
