Standžios lanksčios Sihui Fuji lenta
Palik žinutę
Sihui Fuji daugiausia dėmesio skiria mažų ir vidutinių partijų, didelio sudėtingumo ir didelio patikimumo standžiojo lankstaus plokštumos gamybai. Siekdami aukštos kokybės, nuolat stipriname savo technologinius tyrimus ir plėtrą, investuojame daugiau išteklių į aukšto lygio HDI standžiųjų lanksčių plokščių technologijos kūrimą ir siekiame užimti savo gaminių rinkos dalį.
Kalbant apie FPCB, jis daugiausia turi šias charakteristikas:
1.Jį galima surinkti su 3D stereo laidais
2. Jis gali būti dinamiškai naudojamas esant dideliems lenkimo reikalavimams
3. Didelio tankio grandinės dizainas, galintis pasiekti HDI
4. Didelis patikimumas, mažas varžos nuostolis, pilnas signalo perdavimas
5. Sutrumpinkite montavimo laiką, sumažinkite montavimo išlaidas ir palengvinkite veikimą
6. Su standžiu plokštės stiprumu, jis gali palaikyti
Po nuolatinių bandymų ir tobulinimo Sihui Fuji dabar gali pasiekti masinę 1-20 sluoksnių gamybą. Produktai apima medicinos, nepilotuojamus orlaivius, išmaniuosius telefonus, elektronines cigaretes, naujas energetinių transporto priemonių maitinimo baterijas, LED lemputes, durų spynas, automobilių jutiklius ir kitus gaminius.
Mes ėmėmės šių priemonių, kad suvaldytume problemas, kurios gali kilti gamybos proceso metu, pvz., lanksčios plokštės deformacijos, tarpsluoksnių nesutapimas, lanksčios plokštės dengimo skylės ir neuždengta gamyba.

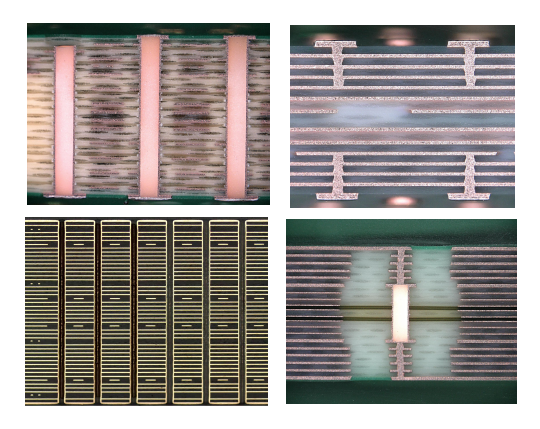

Paveikslėlis: standžios lanksčios plokštės skerspjūvis
Lankstuslentos deformacija
Gamybai naudojame specialią FPC horizontalią liniją ir nenaudojame mišrių eilių sujungimo, kad užtikrintume lentos paviršiaus lygumą.
Tarpsluoksnisnesutapimas
1.Mes pakeisime išlyginimo skyles tarp sluoksnių nuo šaudymo iki gręžimo.
2.Nustatykite standžios plokštės išsiplėtimą ir susitraukimą pagal lanksčios plokštės išsiplėtimą ir susitraukimą, užtikrinant lanksčios plokštės ir standžios plokštės išlygiavimo tikslumą.
3. Remdamiesi lanksčios plokštės išsiplėtimu ir susitraukimu, nustatykite standžios plokštės išsiplėtimą ir susitraukimą, užtikrindami lanksčios plokštės ir standžios plokštės išlygiavimo tikslumą.
4. Kelių dvipusių plokščių presavimo būdas pakeistas į vienos dvipusės plokštės perdengimą varine folija, naudojant tą patį vidinio sluoksnio raštų sluoksnį lygiavimui.
Litavimo kaukėnukrypimas
Tiek raštai, tiek litavimo kaukė apdorojami naudojant LDI ekspoziciją, o išlygiavimo tikslumas gali siekti plius / -25um.
Mažiausia linijos pločio / tarpo tarp eilučių galimybė: 35/35 um
Lankstuslentos dengimo skylė
1. Apdorojimui naudokite specializuotus gręžimo parametrus, kad užtikrintumėte kiaurymės sienelės storį.
2. Jei lanksčioje plokštėje yra metalizuotų skylių, naudokite tam skirtą juodo ištraukimo ir VCP galvanizavimo apdorojimą.
3. Po galvanizavimo padarysime skerspjūvį, kad patvirtintume vario storį skylės viduje. Mažiausias angos vario storis ant lanksčios plokštės yra didesnis arba lygus 15 um, o mažiausias angos vario storis ant standžios plokštės yra didesnis arba lygus 21 um
Gylis-kontrolėvadovavoatidengiantprocesas
1. Vienos standžios plokštės pusės storis Didesnis arba lygus 0,25 mm, gaunamas naudojant lazerinį žaliuzių valdymą 0.1-0.2 mm plius lipni plėvelė 0 0,075 mm plius gyliu valdomas atidengimas su aklo maršrutizavimo procesu.
2. Kai vienos standžios plokštės pusės storis yra mažesnis nei 0,25 mm, ji pagaminta naudojant 0,075 mm lipnią plėvelę ir gylio valdomą atidengimą su frezavimo procesu
3. Kai vienos standžios plokštės pusės storis yra mažesnis arba lygus 0,10 mm, ji gaminama naudojant 0,05 mm lipnią plėvelę ir gylio valdomą atidengimą naudojant lazerinį maršrutizavimo procesą. .
Gavome ISO9001, IATF16949, ISO14001, ISO13485 ir kitas sistemas bei UL sertifikatus.
1-20 standžių lanksčių plokščių sluoksniai buvo gaminami masiškai, o įprastas įprastų plokščių pristatymo laikas yra maždaug 28-45 dienos.
Jei ant lentos keliami specialūs reikalavimai aklinoms angoms, įkastoms skylėms, klijų dozavimui, sutvirtinimui ir pan., pristatymo laikas bus atitinkamai pratęstas.
