Profiliavimo procesas

Spausdintinė plokštė yra dažniausiai naudojamas pagrindinis elektroninių komponentų komponentas, naudojamas įvairiems elektroniniams komponentams pritvirtinti ir prijungti, užbaigti elektros signalų perdavimą ir valdymą. Plokštės išvaizdos apdorojimas – tai darbinio dydžio spausdintinės plokštės perdirbimas į kliento reikalingo dydžio plokštę, kad PCB galėtų geriau prisitaikyti prie įvairių išorinių įrenginių dydžio reikalavimų.



1.Profiliavimo proceso tikslas

Ant gatavos spausdintinės plokštės apdorokite ir pagaminkite plokštę pagal kliento reikalingą dydį. Tuo pačiu metu būtina užtikrinti plokštės kokybę apdorojimo procese, kad būtų išvengta klaidų ir defektų, siekiant užtikrinti spausdintinės plokštės stabilumą ir patikimumą.



2.Profiliavimo lentos principas

Yra CNC kompiuterinė sistema, kuri valdo mašinos judėjimą ir pagal kompiuterio įvesties duomenis pagamina kliento reikalingą formą. Kalbant apie valdymą, yra X ašių, Y ašių ir Z ašių koordinatės. Kompiuteris valdo mašinos XY ašies ir Z ašies gongų varomų gongų judėjimą. Įvedus gongus ir atitinkamus parametrus, aparatas pagal duomenis automatiškai sukurs norimą formą.



3. Apdorojimo operacijų atsargumo priemonės

① Proceso metu būtina griežtai laikytis atitinkamų gamybos specifikacijų ir standartų bei nustatyti ir koreguoti pagal skirtingus apdorojimo reikalavimus

②Operatoriai turi gauti pakankamai mokymo ir techninio mokymosi, įvaldyti apdorojimo įgūdžius ir veikimo metodus bei reguliariai atlikti įrangos techninę priežiūrą.

③ Proceso metu būtina atlikti pilną patikrinimą ir kokybės kontrolę, operatyviai aptikti ir tvarkyti sugedusius gaminius, kruopščiai pataisyti ir patobulinti gaminius.



Spausdintinių plokščių profiliavimas yra svarbi grandis užtikrinant produkto kokybę ir išeigą, turi didelę reikšmę ir vertę. Šiame procese reikalingas moksliškas, standartizuotas ir kruopštus veikimas ir valdymas, kad būtų pasiekti trys darbo aspektai: „klaidų mažinimas, klaidų prevencija ir kokybės gerinimas“, siekiant geresnių rezultatų ir naudos.

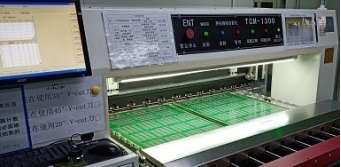

Nuotrauka: V formos pjūvis

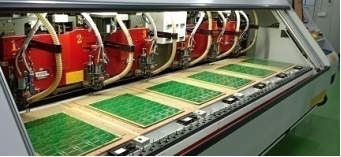

Nuotrauka: Maršrutas

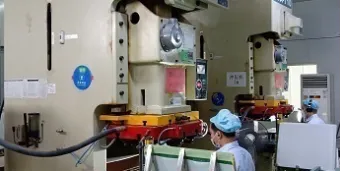

Nuotrauka: Perforavimas





Skirtumas tarp V formos irmaršrutizatorius



V formos pjūvis skirtas išpjauti V formos tiesų negilų griovelį abiejose spausdintinės plokštės pusėse, kur ją reikia padalinti. Vadinamoji „V-cut“ yra skiriamoji linija, kurią pagal kliento brėžinio reikalavimus pagamina spausdintinės plokštės (PCB) gamintojas, naudojant rotacinį pjaustytuvą, kad iš anksto būtų nupjautos konkrečios PCB vietos. Jo tikslas yra palengvinti tolesnį SMT spausdintinių plokščių "De panel" po surinkimo. Kadangi pjūvis atrodo kaip angliška „V“ forma, žmonės jį vadina „V-cut“.





Privalumai:Reikalinga įranga yra paprasta, greita ir ekonomiška.



Trūkumai:Galima apdoroti tik kvadratines plokštes, o kelių plokščių negalima apdoroti vienu metu. V formos griovelio gyliui keliami griežti tikslumo reikalavimai, o V formos pjūvio plokštės matmenų tikslumas yra mažas. Ryšio sąsaja po sujungimo ir padalijimo yra grubi.



Maršrutizavimas – tai procesas, kai naudojant CNC stakles sukuriamas iš anksto nustatytas raštas ant spausdintinės plokštės, naudojant frezą pagal iš anksto užprogramuotą programą.



Privalumai: Plokštėje pagal programą galima sukurti įvairių formų plokščių formų, vienu metu perdengti ir apdoroti kelias plokštes. Plokštės formavimo dydžio tikslumas yra didelis, o plokštės sąsaja yra lygi.
